自動導體粉末電阻率測試儀
發布時間： 2024-04-29 20:04:36 點擊： 1577

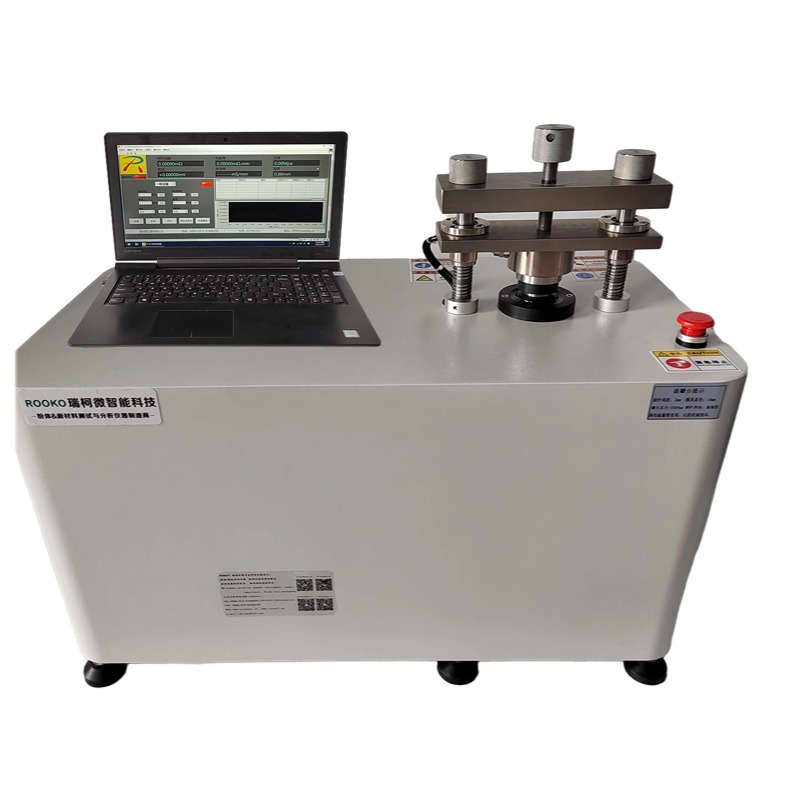

FT-201A自動導體粉末電阻率測試儀（實用型）
一、概述Overview：
采用PC軟件自動測量，自動讀取樣品壓縮過程中高度以及實時電阻/電阻率/電導率過程數據.自動生成報表，描述過程變化曲線圖譜，自動步進加壓，自動脫模，自動恒壓測量，USB和232通訊端口，四端法測量模式，恒流源測量，自動檔位切換，可選擇壓力量程，紫銅度金電極，旋轉式電極結構，操作便利.
二、適用范圍Scope of application：
需要對電性能進行分析的導電性粉末，如：鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、石化、粉末冶金等生產加工企業部門；高等院校、科研部門，質量檢驗機構，質量管理部門，研發部門等。
三、參照標準：
1）GB∕T24521-2018炭素原料和焦炭電阻率測定方法;壓強要求3.9MPa±0.03MPa粉末模具內徑16mm-16.3mm；高度測量范圍：15-17mm，測試電流500mA這些參數要求儀器選擇（b.高度測量范圍：0.001-25.000mm；壓力量程a.200kg；b.模具內徑16-16.3 mm；模具行程高25mm）.
三、參數資料Parameters
|
規格型號 |
FT-201A |
|
1.電阻 |
10^-7～2×10^7Ω |
|
2.電阻率范圍 |
10^-7～2×10^7Ω-cm |
|
3.電導率 |
5×10^-7～10^7s/cm |
|
4.測試電流范圍 |
1μA，10μA，100μA，1mA，10mA，500mA ,1000mA |
|
5.測量電壓量程 |
電壓量程：2mV 分辨率20mV 200mV 2V：0.1uV 測量精度±（0.1%） |
|
6.電流精度 |
±0.1% |
|
7.電阻精度 |
≤0.3%標準電阻,分辨率0. 1μΩ |
|
8.PC軟件界面 |
電阻值、電阻率、電導率值、溫度、壓強值、單位自動換算、橫截面、高度、曲線圖譜、報表、壓實密度等. |
|
9.高度量程選購 |
b高度測量范圍：0.001-25.000mm，測量分辨率0.001mm |
|
10.恒壓時間 |
0-999.9S |
|
11.標準件選購 |
a.標準校準電阻1-3個； b.標準高度校準件1個. |
|
12.測試方式 |
四端測量法 自動測量 PC軟件界面運行 |
|
13.壓力量程選購 |
a.200kg； |
|
14.粉末模具選配 |
模具內徑16-16.3 mm；模具行程高25mm ； |
|
15.加壓方式 |
自動運行 |
|
16.脫模方式 |
自動運行 |
|
17.電極材質 |
銅材質 |
|
18.誤差 |
≤4%；重復性誤差3%以內.（因不同材料本身特性因素影響，誤差不同，人為因數除外） |
|
19.工作電源 |
輸入: AC 220V±10% ,50Hz 功 耗：<60W |
|
20. 主機外形尺寸 |
約About：H700mm*L650mm*D300mm |
|
21.凈重量 |
約About 45kg |
